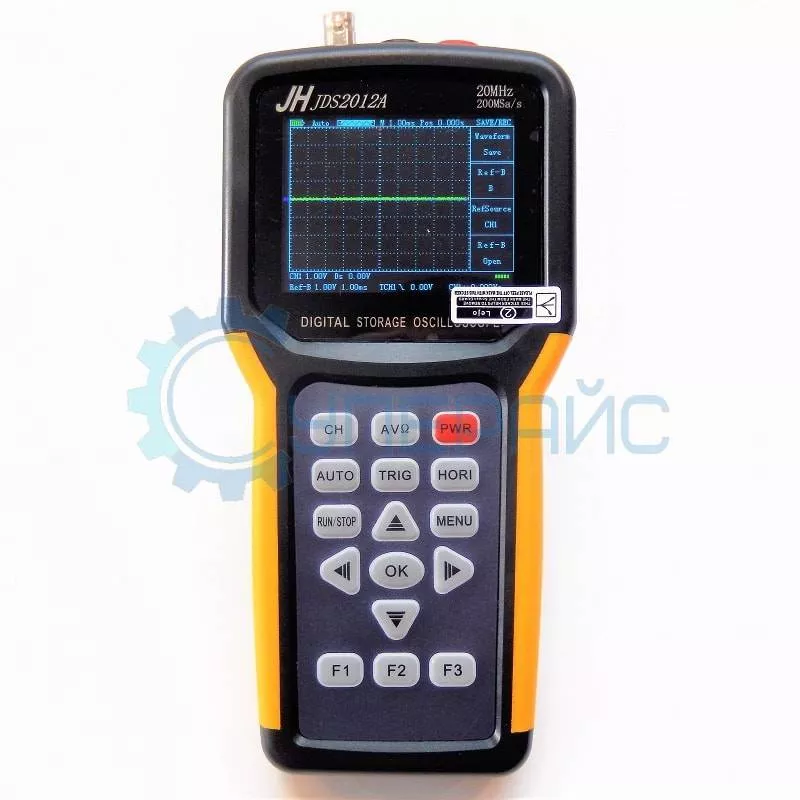

Цифровой портативный осциллограф JINHAN JDS2012A (1 канал, 20 МГц)
Технические характеристики JINHAN JDS2012A
| Тип входного напряжения | AC,DC |
| Входные каналы осциллографа | 1 |
| Оси дисплея | Y-T |
| Входной импеданс | 1 МОм, 25 пФ |
| Максимальное входное напряжение | 40 В (пробник 1:1), 400 В (пробник 10:1), 2000 В (пробник 100:1) |
| Коэф. деления (стандартных пробников) | 1X,10X |
| Коррекция по коэффициенту пробника | 1X,10X,100X |
| Система сбора сигналов | |
| Тип выборки | в реальном времени, в случайном порядке |
| Объём памяти | 2 Кб |
| Режим выборки | прямая выборка, регистрация пиков |
| Вертикальная система | |
| Входной диапазон | 10 мВ-5 В X1; 100 мВ-50 В X10; 1 В-500 В х100 (1; 2,5; 5) |
| Погрешность по вертикали | ±3% |
| Разрешение по вертикали | 8 бит |
| Пропускная способность | 20 МГц |
| Горизонтальная система | |
| Частота дискретизации | 200 МВыб/с |
| Чувствительность | 10 нс/дел - 50 с/дел (1; 2,5; 5 шаг), 100 мс/дел - 5с/дел (сканирование) |
| Система синхронизации | |
| Режимы синхронизации | авто, норм., единичный захват |
| Тип | по фронту (нарастающему / ниспадающему) |
| Автоматическое обнаружение | 50 Гц - 40 МГц |
| Система измерения | |
| Курсорные измерения | ручной режим установки курсоров по времени и напряжению |
| Измерение | от пика до пика значения частоты |
| Характеристики мультиметра | |
| Чтение | 4000 граф |
| Постоянное напряжение | 400 мВ / 4,000 В / 40,00 В / 400,0 В / 1000 В |
| Переменное напряжение | 400 мВ / 4,000 В / 40,00 В / 400,0 В / 750 В |
| Сопротивление | 400,0 Ом / 4,000 кОм / 40,00 кОм / 400,0 кОм / 4,000 МОм / 40,00 МОм |
| Ёмкость | 51.20 нФ / 512.0 нФ / 5.120 мкФ / 51.20 мкФ / 100 мкФ |
| Тест диодов | 0 В-1,5 В |
| Тестирование на проводимость | звуковой сигнал при сопротивлении ниже 60 Ом |
| Общие характеристики | |
| Экранный интерфейс | русский |
| Дисплей | 3,2" TFT, подсветка LCD, 320 х 240, 16 бит |
| Питание | литиевый аккумулятор 2000 мАч (до 5-ми часов работы) |
| Габариты | 202 x 100 x 35 мм |
| Вес | 970 г |
| Комплектация | портативный цифровой осциллограф JINHAN JDS2012A –1 шт |
| измерительные щупы – 1 шт измерительные щупы для мультиметра – 1 шт зарядное устройство – 1 шт кабель USB – 1 шт литиевый аккумулятор на 3000 мА*ч – 1 шт защитная пленка для экрана – 1 шт черная ручка – 1 шт сумка – 1 шт | |
JINHAN JDS2012A - это одноканальный цифровой портативный осциллограф с функцией мультиметра. Прибор, с частотой дискретизации 200 МВыб/с, с полосой пропускания 20 МГц и объемом памяти 2000 точек, совмещает в себе высокие стандарты безопасности, прочную переносную конструкцию и набор функций настольных осциллографов. В режиме мультиметра прибор позволяет производить прозвонку контактов и тестирование диодов, измерять емкость, сопротивление и силу тока. JINHAN JDS2012A обеспечивает высокоточный просмотр осциллограмм и позволяет хранить и печатать полученные результаты. Устройство просто в эксплуатации, имеет небольшой вес и габариты. Благодаря питанию от литиевых аккумуляторов портативный осциллограф приспособлен для работы в полевых условиях и способен обеспечивать до пяти часов автономной работы. Высокопроизводительный и удобный в обращении прибор, который подойдет как начинающим, так и профессионалам.
Обратите внимание: данный осциллограф работает от одного литиевого аккумулятора.
Обзорная таблица
| Модель | JDS2012A | JDS2012S | JDS2023 | JDS2022A | JDS3034 |
| Количество каналов | 1 | 1 | 2 | 2 | 4 |
| аналоговый | аналоговый | аналоговый и цифровой | аналоговый | аналоговый | |
| Полоса пропускания | 20 МГц | 25 МГц | 20 МГц | 20 МГц | 30 МГц |
| Частота дискретизации | 200 МВыб/с | 200 МВыб/с | 200 МВыб/с | 200 МВыб/с | 250 МВыб/с |
| Мультиметр | + | + | - | - | - |
| Генератор сигналов | - | - | + | - | - |
| Последовательный интерфейс | - | - | - | - | + |
| Регистратор | - | - | - | - | + |
Статьи:
Обзор линейки цифровых портативных осциллографов JINHAN (JDS2012A, JDS2012S, JDS2023, JDS2022A, JDS3012A, JDS3022E, JDS3022A)
Сопутствующие товары:
Щуп к осциллографу с делителем P6020 (1:10, 20МГц)
Магазин инструментов и электронных компонентов Суперайс является основным официальным представителем компании «Hefei Jinhan Electronic Co.Ltd» в России, производителя портативных осциллографов.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
