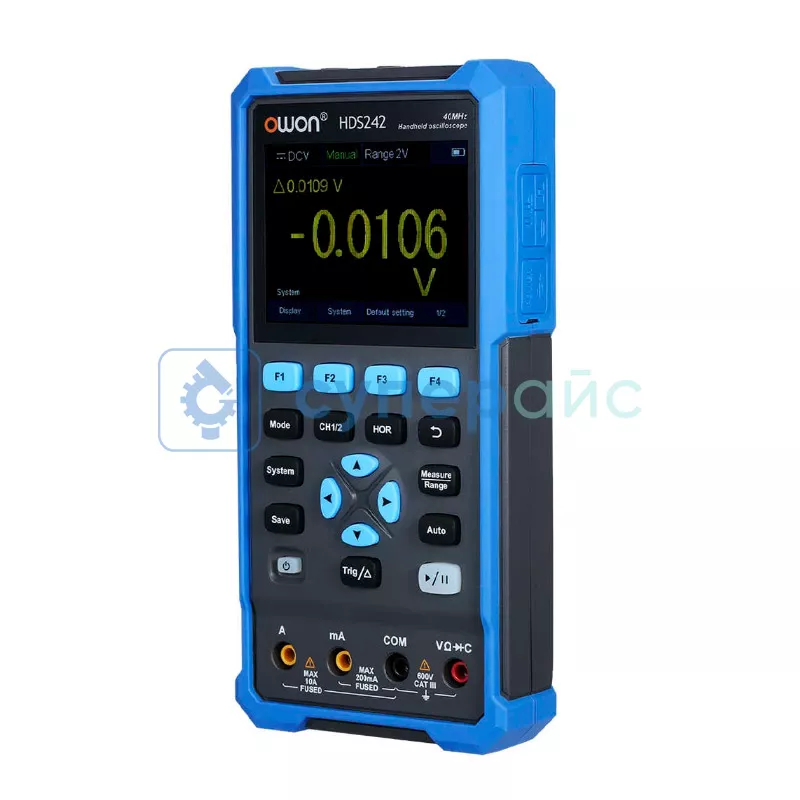

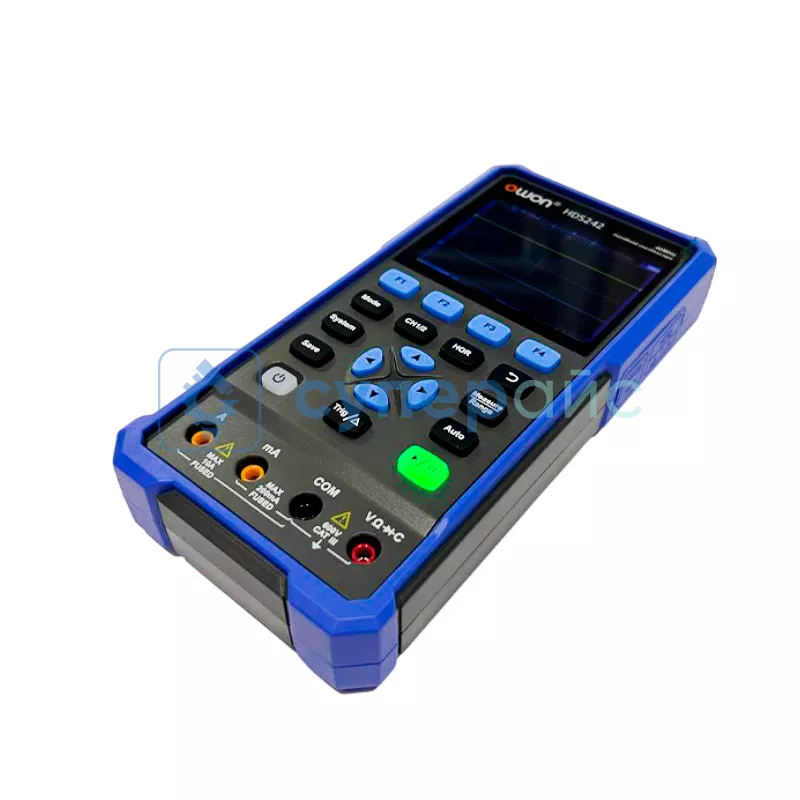

Портативный осциллограф OWON HDS242 2 в 1 (2 канала, 40 МГц)
Технические характеристики OWON HDS242
| Количество каналов | 2 |
| Полоса пропускания | 40 МГц |
| Частота дискретизации | 125 Мвыб/с в одноканальном режиме 250 Мвыб/с в двухканальном режиме |
| Глубина записи | 8 K в одноканальном режиме 4 К в двухканальном режиме |
| Скорость обновления сигналов | 10 000 осц/с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, 16 пФ ± 10 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 X, 1000 X |
| Максимальное входное напряжение | 400 В |
| Ограниченная полоса пропускания | 20 МГц |
| Горизонтальная система | |
| Диапазон частоты дискретизации | 0.25 выб/с ~ 250 Мвыб/с |
| Форма волны интерполяции | (Sinx)/x |
| Коэффициент развёртки | 5 нс/дел - 1000 с/дел |
| Погрешность временной базы | ± 100 ppm |
| Вертикальная система | |
| Диапазон чувствительности | 10 мВ/дел - 10 В/дел |
| Диапазон смещения | ± 6 дел |
| Время нарастания | ≤ 8 нс |
| Погрешность коэф. усиления | 3% |
| Система измерения | |
| Курсорные измерения | разность напряжений между курсорами ΔV разница во времени между курсорами ΔT разница между ΔV и ΔT |
| Автоматическое измерение | период, частота, от пика к пику, среднее значение, максимум, минимум, амплитуда |
| Система синхронизации | |
| Источник запуска | CH1, CH2 |
| Тип запуска | Запуск по фронту |
| Способ соединения | DC, AC |
| Режим триггера | Авто, нормальный, одиночный |
| Диапазон уровня запуска | ± 4 деления от центра экрана |
| Погрешность уровня запуска | ± 0,3 деления |
| Смещение запуска | В соответствии с длинной записи и временной осью |
| Запуск по фронту | Нарастающий, спадающий |
| Мультиметр | |
| Максимальное разрешение | 20 000 отсчетов |
| Режим тестирования | напряжение, ток, сопротивление, емкость, проверка диодов |
| Максимальное напряжение | AC: 750 В DC: 1000 В |
| Максимальный ток | AC: 10 А DC: 10 А |
| Напряжение постоянного тока | 200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.3% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.3% + 5) 20.000 В, мин. разрешение 1 мВ, точность ± (0.3% + 5) 200.00 В, мин. разрешение 0.01 В, точность ± (0.3% + 5) 1000.0 В, мин. разрешение 0.1 В, точность ± (0.3% + 5) |
| Напряжение переменного тока | 200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.8% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.8% + 10) 20.000 В, мин. разрешение 1 мВ, точность ± (0.8% + 10) 200.00 В, мин. разрешение 0.01 В, точность ± (0.8% + 10) 750.0 В, мин. разрешение 0.1 В, точность ± (1% + 10) диапазон частоты: 40 Гц - 1000 Гц |
| Постоянный ток | 200.00 мА, мин. разрешение 0.01 мА, точность ± (0.8% + 10) 10.000A, мин. разрешение 1 мА, точность ± (2,5% + 10) |
| Переменный ток | 200.00 мА, мин. разрешение 0.01 мА, точность ± (1% + 10) 10.000A, мин. разрешение 1 мА, точность ± (2,8% + 10) диапазон частоты: 40 Гц - 1000 Гц |
| Сопротивление | 200.00 Ом, мин. разрешение 0.01 Ом, точность ± (0.8% + 10) 2.000 кОм, мин. разрешение 0.1 Ом, точность ± (0.8% + 5) 20.00 кОм, мин. разрешение 1 Ом, точность ± (0.8% + 3) 200.0 кОм, мин. разрешение 10 Ом, точность ± (0.8% + 3) 2.0000 MОм, мин. разрешение 0.1 кОм, точность ± (0.8% + 3) 20.000 MОм, мин. разрешение 1кОм, точность ± (1% + 3) 100.00 MОм, мин. разрешение 0.01 МОм, точность ± (5% + 10) |
| Емкость | 20.00 нФ, мин. разрешение 1 пФ, точность ± (1% + 3) 200.0 нФ, мин. разрешение 10 пФ, точность ± (5% + 10) 2.0000 мкФ, мин. разрешение 0.1 нФ, точность ± (3% + 10) 20.000 мкФ, мин. разрешение 1 нФ, точность ± (3% + 10) 200.00 мкФ, мин. разрешение 10 нФ, точность ± (3% + 10) 2.0000 мФ, мин. разрешение 0.1 мкФ точность ± (3% + 10) |
| Прозвонка | есть (< 50 Ом) |
| Тест диодов | есть (0 - 2 В) |
| Автоматический диапазон | есть |
| TrueRMS | есть |
| Общие характеристики | |
| Дисплей | 3.5", LCD, 320 x 240, 65536 цветов |
| Питание | AC 100 - 240 В, 50 - 60 Гц DC 5 В, 2 А |
| Аккумулятор | 2200mAh*2（3.7V, 18650） |
| Интерфейс | USB-C |
| Мощность потребления | < 5 Вт |
| Температура работы | 0 С° - 40 С° |
| Температура хранения | -20 С° - 60 С° |
| Способ охлаждения | Пассивный |
| Относительная влажность | ≤ 90% |
| Габариты | 198 × 96 × 38 мм |
| Вес брутто | 1,07 кг |
| Комплектация | портативный осциллограф Owon HDS 242 - 1 шт |
| зарядное устройство - 1 шт USB кабель - 1 шт пассивный пробник - 1 шт провод BNC/крокодил - 1 шт комплект измерительных щупов мультиметра - 1 шт набор для настройки пробника - 1 шт инструкция по эксплуатации - 1 шт сумка - 1 шт | |
Портативный осциллограф OWON HDS242: 2-в-1 для точных измерений
Цифровой прибор OWON HDS242 объединяет двухканальный осциллограф (40 МГц) и мультиметр в компактном корпусе. С частотой дискретизации 250 Мвыб/с и скоростью обновления 10 000 осц/с он фиксирует даже кратковременные аномалии сигналов. Устройство подходит для задач, где важны мобильность и точность: от ремонта электроники до полевых исследований. Работа от аккумулятора (до 6 часов) и вес 1.07 кг делают его идеальным для выездных работ.
Главные достоинства:
- Портативность — размеры 198×96×38 мм, USB-C для зарядки от Power Bank.
- Точность — погрешность 0.3% по напряжению, 1% по емкости.
- Универсальность — 2 канала осциллографа + мультиметр с TrueRMS.
- Надежность — защита от перегрузок (до 400 В на входах).
- Простота — автоматические замеры 7 параметров сигнала.
Эффективность
OWON HDS242 — это многофункциональный инструмент, заменяющий три устройства. Его цифровой осциллограф с разрешением 10 мВ/дел выявляет шумы в цепях питания, а встроенный мультиметр измеряет напряжение до 1000 В и ток до 10 А. Благодаря времени нарастания ≤8 нс, прибор точно отображает импульсные процессы в ШИМ-контроллерах или логических схемах.
Преимущества для повседневных задач
Прибор особенно полезен при ограниченном рабочем пространстве. Например, при ремонте ноутбука можно:
- Анализировать сигналы на материнской плате (2 канала одновременно).
- Проверять емкость конденсаторов мультиметром.
- Фиксировать кратковременные помехи с помощью режима однократного запуска.
Яркий 3.5-дюймовый экран с разрешением 320×240 пикселей отображает детализированные графики даже при ярком освещении. А поддержка USB-C позволяет передавать данные на ПК для дальнейшего анализа.
Идеальный выбор для динамичных условий
Благодаря пассивному охлаждению и защите от влажности (до 90%), HDS242 работает в гаражах, цехах или на открытом воздухе. В комплекте — сумка, щупы и пробники, что делает его готовым к использованию сразу после распаковки.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
