Транзистор тестер M328, ESR метр
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ M328
| Основные характеристики транзистор тестера | |
| Индуктивность | 0,01 мГн – 20 Гн |
| Сопротивление | 0,5 Ом – 50 МОм |
| Емкость | 25 пФ – 100000 мкФ |
| Время теста | 2 с |
| Автоматическое определение цоколевки измеряемого компонента | да |
| Определение пригодности конденсатора по параметру ESR | да |
| Напряжение открытия и емкость затвора (для MOSFET) | да |
| Автоматически определяемые компоненты | биполярные транзисторы (PNP, NPN); полевые транзисторы (MOSFET) P- и N-канальные; JFET транзисторы; диоды и светодиоды; диодные сборки; резисторы; полярные и неполярные конденсаторы; элементы питания; катушки индуктивности; двойные диоды; симисторы; тиристоры; стабилитроны(< 5 В); дроссели; |
| Определение показателей | автоматическое определение типа компонента, а также расположения выводов компонентов; определение коэффициента усиления (h21э) , падение напряжения на переходе база-эмиттер; измерение напряжения включения эмиттерного перехода, а также определение транзистора Дарлингтона через высокое пороговое напряжение и высокий коэффициент усиления тока; определение напряжения открывания, емкости затвора, наличие защитного диода С-И (и прямое падение напряжения на нем) полевых транзисторов; измерение сопротивления до 2-х резисторов одновременно (удобно при проверке переменных/подстроечных резисторов); измерение емкости конденсаторов и измерение ESR (эквивалентного последовательного сопротивления) электрических конденсаторов; определение до двух диодов с изображением их символов в правильном порядке, прямого падения напряжения на диоде; определение светодиодов (определяется как диод с прямым напряжением выше, чем у обычного диода), два светодиода в одном 3-х выводном корпусе также определяются, как два диода; определение стабилитронов (если их обратное напряжение пробоя ниже 4.5 В ); измерение величины ёмкости одиночного диода в обратном направлении, определение емкости обратной связи биполярного транзистора, если подключить базу и коллектор или базу и эмиттер; определение назначения выводов выпрямительного моста. |
| Микроконтроллер | ATMega328 (TQFP), тактовая частота: кварц 8 Мгц |
| Общие характеристики | |
| Язык | английский, китайский |
| Цвет | серый |
| Дисплей | LCD TFT SPI ST7735S, 128 х 160 пикселей (160x128) |
| Диапазон температур хранения | 0°С - +40°С |
| Ток отключения | не более 20 нА |
| Питание | DC 9 В, батарея 6F22 "Крона" |
| Габариты | 70 мм х 135 мм х 24 мм |
| Вес брутто | 104 г |
| Комплектация | транзистор тестер M328 (Fish-8840TFT) – 1 шт |

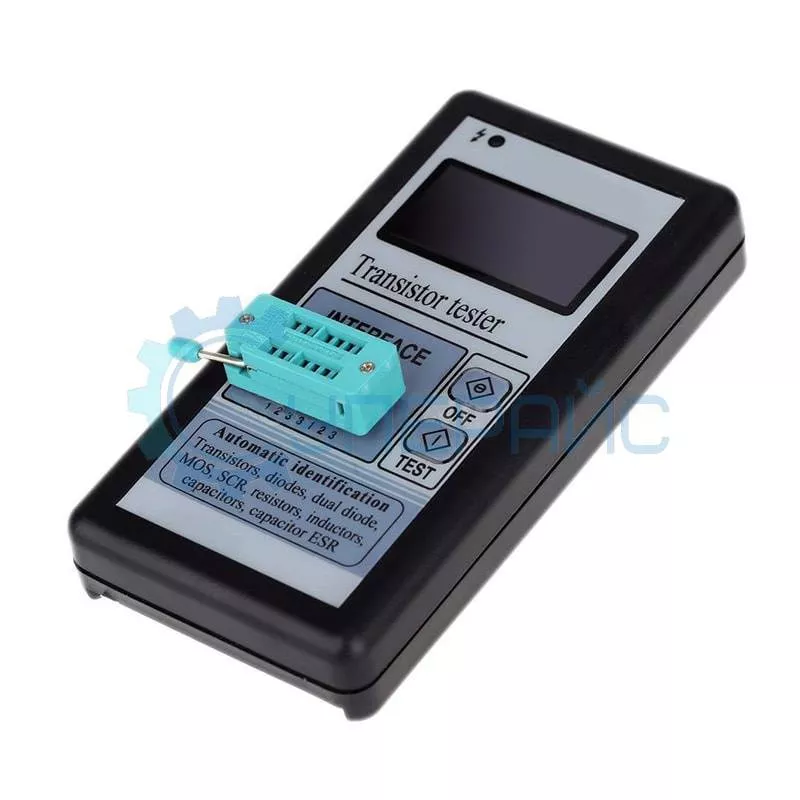

Мультифункциональный транзистор тестер на atmega328
Как быстро проверить биполярный транзистор или полевой транзистор с помощью тестера? Тестер mega328 ESR автоматически отображает на цветном дисплее основные характеристики и цоколевку радиокомпонентов (позволяет определять назначения выводов полупроводниковых электронных компонентов).
Мультифункциональный ESR тестер радиоэлектронных компонентов — это незаменимый прибор при сборке и ремонте электронных устройств. Ценное свойство прибора — диагностика тиристоров, симисторов, составных, n-, p-канальных MOSFET, JFET-транзисторов. Можно узнать индуктивность, ёмкость, сопротивление резисторов, конденсаторов, диодов. Анализ даже таких компонентов, как электролитические конденсаторы большой ёмкости, происходит быстро.
Транзистор тестер M328: вопросы и ответы
Есть ли рекомендации по тестированию других видов транзисторов? — Особых рекомендаций нет. Достаточно подключить полупроводниковый компонент к тестеру mega328 esr. На дисплее отобразится подключение, тип и основные характеристики.
- Что можно сказать о проверке транзисторов Дарлингтона? — Вопроса «как проверить транзистор тестером» при пользовании M328 нет. Он даже отображает высокие пороговые напряжения и токи таких транзисторов.
- Можно ли узнать, есть ли в MOSFET транзисторе защитный диод? — Он будет графически изображён на экране.
- Какие характеристики МОП-транзисторов можно измерить? — Пороговое напряжение и ёмкость затвора.
- Есть ли в приборе функция измерения сопротивления плеч потенциометров и подстроечных резисторов? — Да, оба сопротивления плеч будут измерены одновременно.
- Какое разрешение имеет измерение ESR? — 0,01 Ом. Такая точность продиктована его малыми значениями и важностью для безупречной работы конденсатора.
- Что можно сказать об измерении характеристик различных типов диодов? — Оценке подлежат свойства двойных диодов, стабилитронов, диодов Шоттки. Отображается их ёмкость и падение напряжения. Для светодиодов — напряжение зажигания. Это важно для УФ-диодов.
- Какой микроконтроллер используется в тестере? — ATmega168.
- Работает ли прибор с диодами Зенера? — Да, если обратный пробой происходит при напряжении менее 4,5 В.
- Что ещё отображается на дисплее, кроме характеристик? — На экране всегда отображено напряжение батареи и время до автоматического отключения.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
